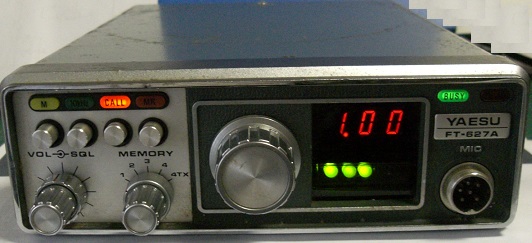

八重洲　FT627　アナログメータをデジタルレベルメータに交換

八重洲無線のモービル機　FT627　を入手しましたがアナログメータが壊れていました。
インターネット等で交換部品を探しましたが見つからないため、思い切ってデジタルに変更。
　　（　これで電波を出すことは無いと思われるのに、気まぐれで入手してしまった　）

ＲＥＴＵＲＮ

　アマゾンで入手したレベルメータに交換。

　購入品
Fenteer KA2284 LED レベルインジケータ DIYキット LEDオーディオ 電子DIYキット 明るさ可調整 3.5-12V
　（送料込みで２６０円）

　交換作業
　・基板の長辺を少し削る。
　・入力コンデンサを短絡。

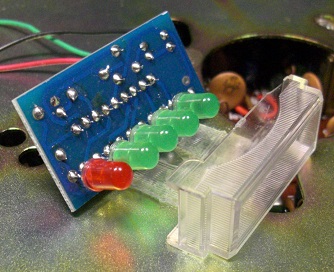

　・ＬＥＤ５個を裏面に取り付け。（赤ＬＥＤの位置は同じ）
　・ＬＥＤと基板間を数ミリ浮かす。
　・壊れたアナログメータからケースを取外し用います。

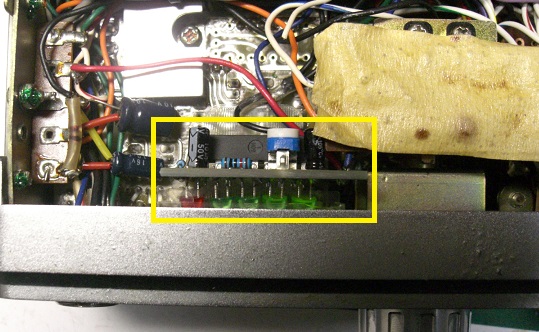

　・本体にケースを挿入し、レベルメータ基板をケースに接着。
　・信号（青）・＋５Ｖ（赤）・接地（黒）線を配線。
　　照明用（白）は切断。
